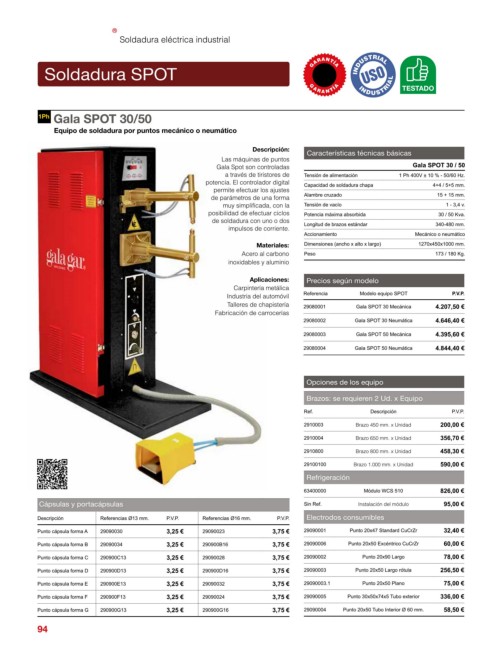

Page 98 - TARIFA SOPREMA 2021

Soldadura eléctrica industrial

Soldadura SPOT

1Ph Gala SPOT 30/50
Equipo de soldadura por puntos mecánico o neumático

Descripción: Características técnicas básicas
Las máquinas de puntos
Gala Spot son controladas Gala SPOT 30 / 50
a través de tiristores de Tensión de alimentación 1 Ph 400V ± 10 % - 50/60 Hz.
potencia. El controlador digital Capacidad de soldadura chapa 4+4 / 5+5 mm.
permite efectuar los ajustes
de parámetros de una forma Alambre cruzado 15 + 15 mm.
muy simplificada, con la Tensión de vacío 1 - 3,4 v.
posibilidad de efectuar ciclos Potencia máxima absorbida 30 / 50 Kva.
de soldadura con uno o dos Longitud de brazos estándar 340-480 mm.
impulsos de corriente.
Accionamiento Mecánico o neumático
Materiales: Dimensiones (ancho x alto x largo) 1270x450x1000 mm.
Acero al carbono Peso 173 / 180 Kg.
inoxidables y aluminio

Aplicaciones: Precios según modelo
Carpintería metálica
Industria del automóvil Referencia Modelo equipo SPOT P.V.P.
Talleres de chapistería 29080001 Gala SPOT 30 Mecánica 4.207,50 €
Fabricación de carrocerías
29080002 Gala SPOT 30 Neumática 4.646,40 €
29080003 Gala SPOT 50 Mecánica 4.395,60 €
29080004 Gala SPOT 50 Neumática 4.844,40 €

Opciones de los equipo

Brazos: se requieren 2 Ud. x Equipo
Ref. Descripción P.V.P.
2910003 Brazo 450 mm. x Unidad 200,00 €

2910004 Brazo 650 mm. x Unidad 356,70 €
2910800 Brazo 800 mm. x Unidad 458,30 €
29100100 Brazo 1.000 mm. x Unidad 590,00 €
Refrigeración
63400000 Módulo WCS 510 826,00 €
Cápsulas y portacápsulas Sin Ref. Instalación del módulo 95,00 €

Descripción Referencias Ø13 mm. P.V.P. Referencias Ø16 mm. P.V.P. Electrodos consumibles
Punto cápsula forma A 29090030 3,25 € 29090023 3,75 € 29090001 Punto 20x47 Standard CuCrZr 32,40 €
Punto cápsula forma B 29090034 3,25 € 290900B16 3,75 € 29090006 Punto 20x50 Excéntrico CuCrZr 60,00 €
Punto cápsula forma C 290900C13 3,25 € 29090028 3,75 € 29090002 Punto 20x90 Largo 78,00 €
Punto cápsula forma D 290900D13 3,25 € 290900D16 3,75 € 29090003 Punto 20x50 Largo rótula 256,50 €
Punto cápsula forma E 290900E13 3,25 € 29090032 3,75 € 29090003.1 Punto 20x50 Plano 75,00 €
Punto cápsula forma F 290900F13 3,25 € 29090024 3,75 € 29090005 Punto 30x50x74x5 Tubo exterior 336,00 €
Punto cápsula forma G 290900G13 3,25 € 290900G16 3,75 € 29090004 Punto 20x50 Tubo Interior Ø 60 mm. 58,50 €

94
